聚硅氧烷面漆
- 全國咨詢熱線：
- 15580902003
詳情介紹:
漆膜顏色：各色
包裝規格：20+5kg/組
混合比例：4:1
主要特性：高耐候、強防腐
涂裝膜厚：推薦60-70微米
聚硅氧烷面漆是一種耐候、防腐蝕、裝飾性能優異的重防腐面漆，聚硅氧烷面漆相比其他長效防腐涂料，具有環保、高膜厚等優勢。聚硅氧烷面漆固含量較高，揮發性有機溶劑較低，對環境友好污染極低，且符合歐盟環保標準。
聚硅氧烷涂料含有較高鍵能的Si-O鍵，具有極強的室外耐候性，防腐長達20年以上。
|
|
| 環保特性 | 超耐候性 |
| 聚硅氧烷面漆體積固體份高，屬于環境友好型重防腐涂料，屬于涂料消費稅免征范圍，符合歐盟環保標準 | 聚硅氧烷面漆含有Si-O化學鍵，紫外線照射不開裂，不粉化，具有很強的耐候性能 |
|
|
| 裝飾特性 | 耐腐蝕性 |
| 聚硅氧烷面漆涂層顏色多樣，長期使用不失光、不褪色，表現出優異的裝飾性 | 聚硅氧烷面漆防腐蝕性能優異，抵抗工業大氣、酸堿、鹽水、各類溶劑等的腐蝕 |
技術參數
|
項目 |
指標 |
|
顏色及漆膜外觀 |
各色、平整光滑 |
|
粘度（涂4#杯）s |
≥25 |
|
柔韌性 |
1mm |
|
附著力 |
1級 |
|
耐沖擊強度 |
50kg·cm |
|
干燥時間 |
表干：1h |
|
耐鹽霧（2000h） |
不開裂，不起泡，不脫落 |
|
耐堿性（浸于10%氫氧化鈉168h） |
不開裂，不起泡，不脫落 |
|
耐酸（浸于3%硫酸24h） |
不開裂，不起泡，不脫落 |
|
耐油性（120#溶劑油，室溫30天） |
不開裂，不起泡，不脫落 |
主要用途
聚硅氧烷漆廣泛用于長效防腐、高耐候性和高裝飾的涂裝領域，聚硅氧烷面漆適用于對顏色、光澤度、防腐性能要求較高的鋼結構建筑使用，如：橋梁、機場、建筑場館、摩天輪等、鋼結構、沿海設施、港口碼頭防腐等。
|
|
|
| 海洋設施防腐 | 港口碼頭防腐 | 鋼材防腐 |
|
|
|
| 橋梁鋼結構防腐 | 建筑場館防腐 | 混凝土防腐 |

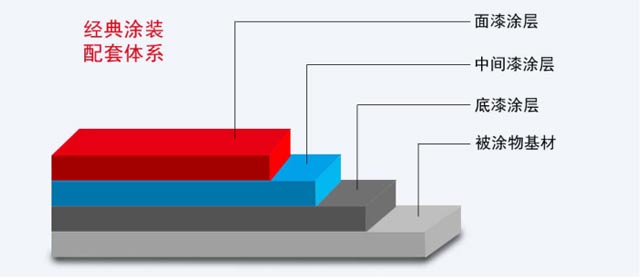

配套體系
1、環氧富鋅底漆+環氧云鐵中間漆+聚硅氧烷涂料
2、無機富鋅底漆+環氧封閉涂料+環氧云鐵中間漆+聚硅氧烷涂料
3、冷鍍鋅漆+ 環氧封閉涂料+環氧云鐵中間漆+聚硅氧烷涂料
4、金屬噴涂（熱噴鋅/熱噴鋁）+ 環氧封閉涂料+環氧云鐵中間漆+聚硅氧烷涂料
施工工藝
表面處理
徹底清除表面油污、氧化皮、鐵銹等；就采取拋丸或噴砂處理，除銹標準達到Sa2.5級，也可手工除銹，除銹標準sa3級，粗糙度達到30～70μm。
涂裝方法
聚硅氧烷涂料可采用有氣噴涂、無氣噴涂、刷涂和輥涂方法施工
|
項目 |
高壓無氣噴涂 |
有氣噴涂 |
手工刷涂、輥涂 |
|
最大稀釋量 |
5～15% |
5%～20% |
須使用短毛輥筒以避免起泡產生 |
|
噴孔 |
0.43～0.53mm |
1.0～1.5mm |
|
|
噴出壓力 |
15～18MPa |
0.3～0.4MPa |
干燥及涂裝間隔
|
底材溫度 |
干燥時間 |
涂裝間隔 |
||
|
表干 |
實干 |
最短 |
最長 |
|
|
5℃ |
≤8h |
≤48h |
48h |
覆涂時表面應清潔無污染，如有必要，對表面進行充分拉毛處理 |
|
25℃ |
≤4h |
≤16h |
16h |
|
|
35℃ |
≤2h |
≤10h |
10h |
|
其他項目
漆膜厚度：濕膜：95μm；干膜：70μm
稀釋劑：專用稀釋劑
混合配比：4:1
熟化時間：（23±2℃）30分鐘
適用期：（23±2℃）6小時
施工方法：噴涂、刷涂、輥涂
施工條件：底材溫度應不低于5℃并高于露點3℃，相對濕度＜85%
品質保證
湘公網安備 43011102001641號
