石油儲罐專用環氧富鋅底漆

　　石油儲罐已經廣泛采用環氧富鋅底漆作為外壁防腐層的底漆使用。油罐專用環氧富鋅底漆相比普通環氧富鋅漆，鋅粉含量要求高，對耐酸、耐堿、耐鹽霧、耐濕熱等指標有特殊要求。
　　油罐專用環氧富鋅底漆技術指標：

項目	技術指標
干膜鋅含量（%）	≥ 90
涂層顏色與外觀	表面色調均勻一致，漆膜平整
固體含量 （%）	≥ 80
干燥時間 （h）	表干≤0.5，實干≤2
附著力 （級）	1
柔韌性 （mm）	1
耐磨性  （g）
耐濕熱性 （1000h）	漆膜無起泡、生銹和脫落
耐堿性（5% NaOH）	240h漆膜無異常
耐酸性（5% H2SO4）	240h漆膜無異常
耐鹽霧性（1000h）	涂層無紅銹

　　依據：GB50393—2008鋼質石油儲罐防腐蝕工程技術規范

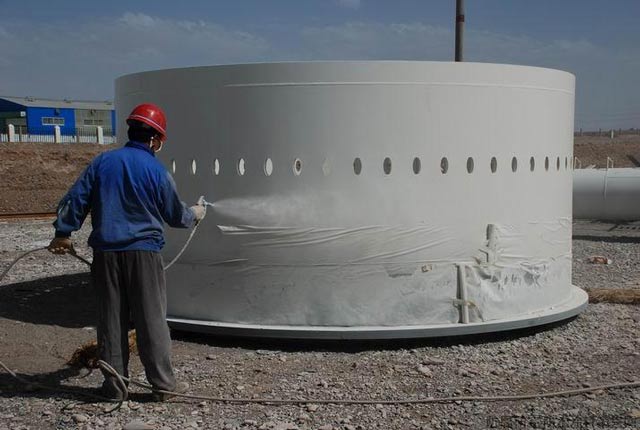

　　環氧富鋅底漆在鋼質石油儲罐中的應用：
　　浮頂罐內壁頂部和浮頂上表面應采用耐水耐候性防腐蝕涂層，底漆宜采用富鋅類防腐蝕涂料，面漆可采用氟碳類防腐蝕涂料，涂層干膜厚度不得低于250μm;其中，內壁頂部的涂裝寬度宜為1.5 m～3.0m;
　　拱頂罐內壁頂部應采用導靜電防腐蝕涂層，底漆宜采用富鋅類防腐蝕涂料，面漆應采用耐水、耐油和耐候性的導靜電防腐蝕涂料;涂層干膜厚度不得低于250μm;
　　原油儲罐外壁、原油儲罐頂應采用耐水性防腐蝕涂層，底漆宜采用富鋅類防腐蝕涂料，面漆可采用氟碳類防腐蝕涂料;涂層干膜厚度：有保溫層不宜低于150μm;無保溫層不低于250μm。

　　表面處理等級：

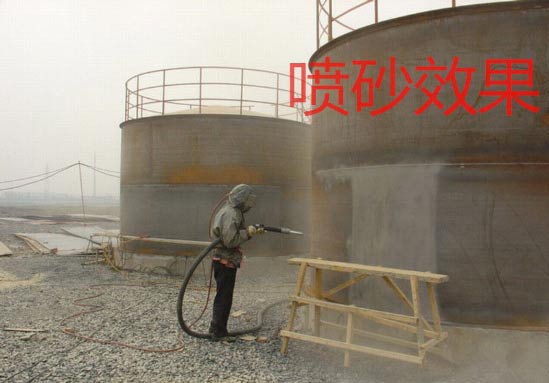

　　噴砂處理至Sa2.5或Sa3級，粗糙度為40～60μm；
